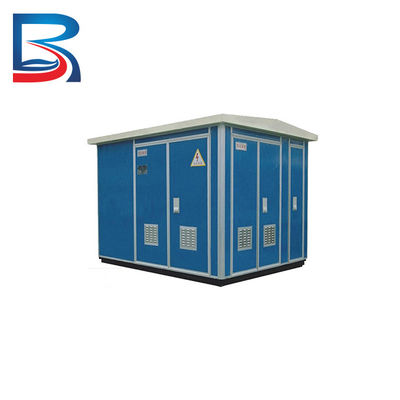

Συμπαγής υποσταθμός μετασχηματιστών TNB για το σιδηροδρομικό σταθμό και την εθνική οδό

Εσωτερικός υπαίθριος συμπαγής υποσταθμός τύπων TNB για το σιδηροδρομικό σταθμό και την εθνική οδό

Περιγραφή προϊόντων

Ένας τύπου κουτιού υποσταθμός (καλούμενος ένα «υποβρύχιο κιβωτίων» για συντομία) είναι ένα συμπαγές πλήρες σύνολο εξοπλισμού διανομής δύναμης που συνδυάζει τον υψηλής τάσεως μηχανισμό διανομής, τους μετασχηματιστές διανομής, το χαμηλής τάσης μηχανισμό διανομής, τον ενεργειακό μετρώντας εξοπλισμό, και τις αντιδραστικές συσκευές αποζημιώσεων δύναμης σε ένα ή περισσότερα κιβώτια σύμφωνα με ένα ορισμένο σχέδιο καλωδίωσης.

Είναι κατάλληλο για τη χρήση στα τριφασικά συστήματα εναλλασσόμενου ρεύματος 10/0.4KV ως μέσο διανομής της δύναμης σύμφωνα με τις γραμμές και για τη διανομή. Έναντι των ευρωπαϊκών τύπου κουτιού υποσταθμών της ίδιας ικανότητας, οι αμερικανικοί τύπου κουτιού υποσταθμοί έχουν μια λογικότερη δομή. Οι ευρωπαϊκοί τύπου κουτιού υποσταθμοί εγκαθιστούν το μετασχηματιστή και το συνηθισμένο υψηλής τάσεως ηλεκτρικό εξοπλισμό στο ίδιο κοχύλι μετάλλων, το οποίο οδηγεί σε έναν υψηλής θερμοκρασίας στο διαμέρισμα μετασχηματιστών, κάνοντας το διασκεδασμό θερμότητας τη δύσκολη και προσκρούοντας παραγωγή.

Επιπλέον, οι ευρωπαϊκοί τύπου κουτιού υποσταθμοί χρησιμοποιούν το συνηθισμένο υψηλής τάσεως φορτίο μεταστρέφουν και λιώνουν, και χαμηλής τάσης μηχανισμός διανομής στο κιβώτιο, με συνέπεια τις μεγαλύτερες διαστάσεις. Οι αμερικανικοί τύπου κουτιού υποσταθμοί είναι διαφορετικοί από τους ευρωπαϊκούς τύπου κουτιού υποσταθμούς στη δομή. Από την προοπτική σχεδιαγράμματος, το χαμηλής τάσης διαμέρισμα, το διαμέρισμα μετασχηματιστών, και το υψηλής τάσεως διαμέρισμα δεν τακτοποιούνται σε μια τ-μορφή αλλά σε μια διαγώνια μορφή. Από μια δομική προοπτική, αυτός ο τύπος τύπου κουτιού υποσταθμού διαιρείται σε δύο μέρη: μπροστινό και πίσω μέρος.

Το μπροστινό μέρος περιέχει τα διαστήματα λειτουργίας υψηλής και χαμηλής τάσης, συμπεριλαμβανομένων των τελικών φραγμών υψηλής και χαμηλής τάσης, των λειτουργουσών λαβών διακοπτών φορτίων, της no-load τάσης που ρυθμίζουν τους τμηματικούς διακόπτες, τις βυσματωτές θρυαλλίδες, τους ισόπεδους μετρητές πετρελαίου, κ.λπ. Το οπίσθιο μέρος είναι η δεξαμενή και το θερμαντικό σώμα πετρελαίου, στις οποίες το τύλιγμα των μετασχηματιστών, ο πυρήνας σιδήρου, ο υψηλής τάσεως διακόπτης φορτίων, και η θρυαλλίδα τοποθετούνται. Οι καλύπτρες αστραπής χρησιμοποιούν επίσης τις oil-immersed καλύπτρες αστραπής μεταλλικών οξειδίων. Ο μετασχηματιστής αποβάλλει τα μαξιλάρια πετρελαίου και χρησιμοποιεί μια σφραγισμένη δεξαμενή πετρελαίου που σχεδιάζεται σύμφωνα με την αρχή του σταθερού όγκου χάσματος πετρελαίου και φυσικού αερίου, με τη δεξαμενή πετρελαίου και το θερμαντικό σώμα που εκτίθενται στον αέρα, καθιστώντας το διασκεδασμό θερμότητας εύκολο.

Ο χαμηλής τάσης διακόπτης χρησιμοποιεί έναν πλαστικό διακόπτη κοχυλιών ως κύριο διακόπτη και εξερχόμενο διακόπτη. Λόγω της απλουστευμένης δομής του, το ίχνος και ο όγκος αυτού του τύπου τύπου κουτιού υποσταθμού μειώνονται πολύ. Λόγω του μικρού μεγέθους και της μονόπλευρης πόρτας του, το απαραίτητο ίχνος του είναι μόνο 1/4 αυτός ενός ευρωπαϊκού τύπου κουτιού υποσταθμού, και ο όγκος του είναι μόνο 1/5 έως 1/3 ενός ευρωπαϊκού τύπου κουτιού υποσταθμού της ίδιας ικανότητας.

Η αμερικανική τύπου κουτιού χρήση υποσταθμών λιώνει για να προστατεύσει τους υψηλής τάσεως δευτερεύοντες και πλαστικούς διακόπτες αέρα κοχυλιών αυτόματους για να προστατεύσει τη χαμηλής τάσης πλευρά, η οποία είναι η ίδια με τη μέθοδο προστασίας που χρησιμοποιείται στους κινεζικούς μετασχηματιστές διανομής 10kV. Οι υψηλής τάσεως θρυαλλίδες προστατεύουν τα εσωτερικά ελαττώματα στους μετασχηματιστές, ενώ οι αυτόματοι διακόπτες αέρα προστατεύουν χαμηλής τάσης overcurrent περιθωρίων, το βραχυκύκλωμα, και τα ελαττώματα undervoltage. Τα μειονεκτήματα των αμερικανικών τύπου κουτιού υποσταθμών είναι ότι ο διακόπτης φορτίων βυθίζεται στο πετρέλαιο, το οποίο αναγκάζει το πετρέλαιο για να ανθρακωθεί και να αποσυντεθεί από τα τόξα, παράγοντας τα επιβλαβή αέρια όπως η ασετυλίνη, το οποίο μειώνουν την απόδοση και έχουν προκαλέσει τα ατυχήματα.

Επιπλέον, δεν υπάρχει κανένας ορατός αποσυνδέει τα σημεία, που καθιστούν το ενοχλητικό για τη συντήρηση. Δεδομένου ότι οι χαμηλής τάσης μέθοδοι προστασίας και δοσολογίας που χρησιμοποιούνται στις ΗΠΑ είναι διαφορετικές από εκείνους που χρησιμοποιούνται στην Κίνα, οι αμερικανικοί τύπου κουτιού υποσταθμοί δεν έρχονται με τη χαμηλής τάσης προστασία και τη δοσολογία.

Για να ικανοποιήσουν τις ανάγκες των εσωτερικών χρηστών, οι εσωτερικά παραχθε'ντες τύπου κουτιού υποσταθμοί είναι εξοπλισμένοι με τα χαμηλής τάσης γραφεία διανομής στη χαμηλής τάσης πλευρά. Επειδή οι τύπου κουτιού υποσταθμοί εκτίθενται στο άμεσο φως του ήλιου για τις μεγάλες περιόδους, έχει επιπτώσεις στο διασκεδασμό θερμότητας των πλαστικών διακοπτών κοχυλιών, που καθιστά τους ανίκανους να αποσυνδέσουν κατάλληλα τα φορτία και να βραχυκυκλώσουν τα ρεύματα, τα οποία μπορούν να οδηγήσουν στα υψηλής τάσεως δευτερεύοντα ελαττώματα.

Προδιαγραφή

Σχεδιάγραμμα επιχείρησης

1.Chongqing Bosun που η ηλεκτρική Co., ΕΠΕ καθιερώθηκε το 1996, τοποθετημένος στην περιοχή Chongqing Κίνα Banan, με την κατάλληλη μεταφορά, καλύπτει έναν τομέα 8.000 τετραγωνικών μέτρων.

2.Devoted στην έρευνα και την ανάπτυξη, κατασκευή, εγκατάσταση, και πωλήσεις των πλήρων συνόλων μηχανισμού διανομής υψηλής και χαμηλής τάσης και εξοπλισμού ελέγχου από 40.5kV σε 0.22kV.

3. περισσότερα από 20 πιστοποιητικά CCC/CQC, καλύπτουν τις απαιτήσεις του πιό υψηλού επιπέδου προστασίας του IP65 και το περιβάλλον ύψους 4500 μέτρων, παίρνει το GB/T19001: 2016 το /ISO9001: πιστοποίηση ποιοτικών συστημάτων διαχείρισης του 2015,

4.A πλήρες τμήμα ανάπτυξης προϊόντος, ομάδα σχεδίου.

5.Various είδη σχεδίου δομικών κατασκευών και κατασκευής προϊόντων με τη χρησιμοποίηση των εξειδικευμένων συστημάτων λογισμικού σχεδίου CAD υπολογιστών μηχανικών και ηλεκτρικών.

6.Complete επιτήρηση, που μετρά, και εξοπλισμός δοκιμής για να εξασφαλίσει την υψηλή ποιότητα των προϊόντων.

7.Complete γραμμή παραγωγής συμπεριλαμβανομένου CNC του εξοπλισμού επεξεργασίας, του εξοπλισμού συγκόλλησης, και της ανύψωσης του εξοπλισμού που απαιτούνται για την παραγωγή γραφείων, του κάμπτοντας εξοπλισμού μπαρών τροφοδότησης, του κονσερβοποιώντας εξοπλισμού, των ηλεκτρικών εργαλείων, και άλλου εξοπλισμού παραγωγής συνελεύσεων που απαιτείται για την πλήρη παραγωγή συνελεύσεων.

8. περισσότερα από 10 διπλώματα ευρεσιτεχνίας εφευρέσεων προϊόντων και διπλώματα ευρεσιτεχνίας προτύπων χρήσης.

9.Excellent η υπηρεσία βάσισε στο ρητό «ποιότητα πρώτα, πελάτης πρώτιστος, επιβίωση μέσω της ποιότητας, ανάπτυξη μέσω της υπηρεσίας, συνεχής βελτίωση.»

Υλικό

1.The η πόρτα γραφείων υιοθετεί μια διπλή λοξευμένη διαδικασία ακρών, η οποία αυξάνει τη δομική δύναμη του ίδιου υλικού από 50%.

2.The οι τρύπες όλες εγκαταστάσεων γίνονται χρησιμοποιώντας μια πολυστρωματική σφράγιση και τεντώνοντας τη διαδικασία, η οποία μειώνει την κατάσταση καλωδίων ολίσθησης από περισσότερο από 80%.

3.The οι τρύπες κολπίσκων και εξόδου υιοθετούν μια σύνθετη δομή των τρυπών μείωσης και των τετραγωνικών τρυπών, η οποία μπορεί να επιλεχτεί ελαστικά κατά τη διάρκεια της επιτόπιας εγκατάστασης.

4.The το κιβώτιο υιοθετεί μια διπλή διαδικασία διπλώματος, η οποία αυξάνει τη δομική δύναμη του ίδιου υλικού από 50%.

5.The το κύκλωμα ελέγχου υιοθετεί ένα σύνθετο σχέδιο του τρόπου διόρθωσης και του τρόπου πυροπροστασίας, μειώνοντας πολύ το κάψιμο του εξοπλισμού ανεμιστήρων και υδραντλιών που σχεδιάζεται για την πυροπροστασία κατά τη διάρκεια της διόρθωσης.

Πλεονεκτήματα

1.Excellent ποιότητα

υπηρεσία 2,24 ώρας

3.Professional σχέδιο

4.Advanced τεχνική

5.Rapid παράδοση
